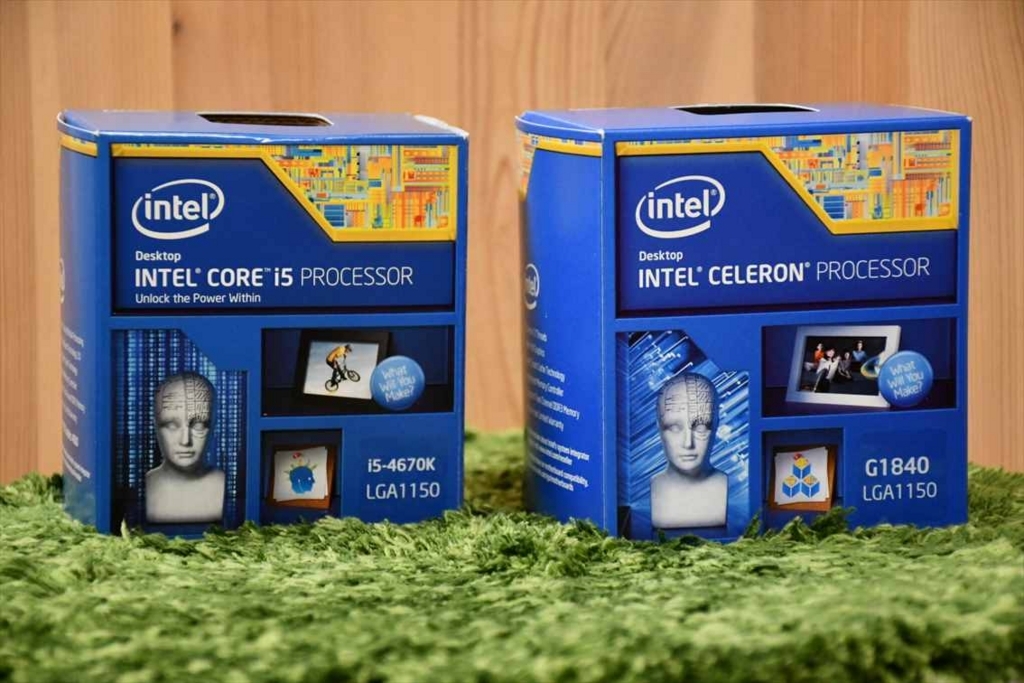

【スペックアップ効果絶大】パソコンのCPUを交換するやり方!

f:id:hottyhottea:20180730005535j:plain

パソコンのスペックアップを考える上でCPUの交換は

簡単な上に非常にパソコンが高速になるというメリットがあります。

CPUの交換はパソコンいじりの中でもかなりハードルが低いので初心者でも簡単に出来ます。

第4世代のCPU搭載のパソコンでもまだまだスペックアップ効果が狙えます。

本記事ではCPUの概要と交換に関する知識、最後に交換方法について解説していきます。

第3世代のCPUを搭載の方はCPUに投資する金額で最新モデルのパソコンが購入できますので、そちらもご検討ください。

大手パソコンメーカーよりもドスパラのBTOパソコンであれば非常に安価にハイスペックモデルが手に入ります。

BTOパソコンなら【ドスパラ】

エコー君
エコー君
公式サイトはコチラ>>>BTOパソコンなら【ドスパラ】



CPUとは人間でいうところの頭脳

f:id:hottyhottea:20180730005111j:plain

CPUとは

パソコンを動かす上でいろんな指示を出す脳みそです。

言い換えれば司令塔みたいなやつです。

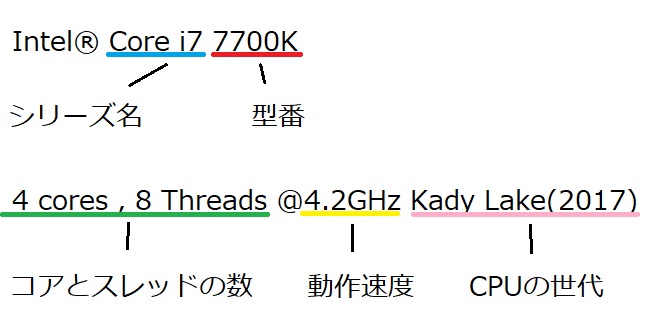

大体のパソコンのCPUはこんな表記をしてあるはずです。

f:id:hottyhottea:20180729230228j:plain

全部大事な要素ですが速さを知る上で大事なのが

  • コアとスレッドの数
  • 動作速度

です。

コアというのは要するに脳みその数です。

2コアだったら考える脳みそが2つあるということです。

これはすごいことで

仕事中にものすごくエッチなことを考えながら

超まじめに新しい企画の立案をプレゼンできるようなものです。

スレッドというのは動作スペースの数です。

例えば、コアの数を料理人に例えましょう。

2コアであれば2人の料理人が同時に調理できます。

例えば2コア2スレッドであれば

料理人2人が2つのコンロで2つのフライパンを同時にあおれるということです。

チャーハンだったら同時に2人前できますね。

ではこれが4コア8スレッドだったらどうでしょう。

4人の料理人が8つのコンロを使って計8つのフライパンを同時に使えます。

チャーハンめっちゃ早く提供できます。

このように、コア数、スレッド数が多いほど

同時にこなせる作業が増える=性能が高い

ということになります。

続いて動作速度(クロック数)です。

これは頭の回転の速さを表します。

この数字が大きければ大きいほど頭の回転速度が速いため

処理が速い=性能が高い

ということになります。

CPUはマザーボードのソケットの形状に応じて選ぶ

f:id:hottyhottea:20180730005241j:plain

「パソコンが遅いから最新のCPUを買って入れよう!」

という風には行きません。

CPUは常に進化しており、新しいものは古いものと形状が異なっており

ソケットの古いものとの互換性はありません。

VHSビデオデッキにDVDが入らないように

古いCPUのソケットには新しいものは入りません。

選ぶ際には下記を参考にする必要があります。

世代/世代の名前/CPU名の例/ソケット番号

  • 第一世代 Nehalem Core i7-880等(3桁)LGA1366/LGA1156
  • 第二世代 Sandy Bridge Core-i7 2700K(千番台が2)LGA1155
  • 第三世代 Ivy Bridge Core-i7 3770K(千番台が3)LGA1155
  • 第4世代 Haswell Core i7-4770K(千番台が4)LGA1150
  • 新第4世代 Haswel Refresh Core i7-4790K(千番台が4)LGA1150
  • 第5世代 Broadwell Core i7-5775C(千番台が5)LGA1150
  • 第6世代 Skylake Core i7-6700K(千番台が6)LGA1151
  • 第7世代 Kady Lake Core i7-7700K(千番台が7)LGA1151
  • 第8世代 Cofee Lake-s Core i7-8700K(千番台が8)LGA1151

こんな風になっています。

またCore ○○という部分はいわばCPUの格のようなものです。

カードゲーム「大貧民」でいうところのカースト制度的なものです。

下位ほど性能が低い⇔上位ほど性能が高いという意味です。

以下、CPUカーストです。
Celeron < Pentium < Core i3 < Core i5 < Core i7

末尾の英数字の意味

f:id:hottyhottea:20180730005338j:plain

これもよく疑問にあがるので以下にまとめます。

  • Q : クアッドコア ( 4コア )
  • M : モバイル用 ( ノートPC用 )
  • U : ウルトラブック用
  • X : 最上級モデル ( Extreme Edition )
  • XM : 最上級のモバイル用
  • QM : クアッドコアのモバイル用
  • LM : 低電圧版のモバイル用
  • UM : 超低電圧版のモバイル用
  • S : デスクトップ用の低電圧版
  • T : デスクトップ用の超低電圧版
  • K : 最大クロック数の調整が可能 ( オーバークロック可能 )

よく目にするのが「K」ですね。

これはオーバークロックといって

頭の回転の速さの限界を超えることができるモデルです。

ドラゴンボールで言うと「界王拳20倍!」くらいでしょうか。

イメージです。

爆速になる一方、負荷量はかなりのものですので

詳しくない人はやらない方がいいですし、そもそもやる必要がないので

気にしなくでも大丈夫です。

私がCPUを変えるに至った理由

f:id:hottyhottea:20180730005440j:plain

私のデスクトップパソコンは数年前に作った自作パソコン。

当時出たばかりだった第6世代向けのマザーボードがリリースされ

マザーボードのCPUソケットがLGA1150からLGA1151に変更された。

第4世代・第5世代との互換性がなくなったことで

その周辺パーツが投げ売りされていた。

そのタイミングで組んで既に3年。

実は1度マザーボードとCPUが同時に壊れて総入れ替えをしている。

壊れる前のCPUは当時爆速だったCore i7-4790だった。

予算を使い果たしていた私はミドルクラスのマザーボードと

最安のCeleron G1840を購入し、組み直したのだった。

当然、今でもぴんぴん動いているし、通常使用に伴う不具合は一切ない。

過去記事でも紹介したけれども

ブログを打つくらいの負荷であれば最低スペックのCeleronでも十分サクサク

なのです。

そんな中、換装しようと思ったのは

RAW現像のスピードが絶望的に遅かったからです。

子供が生まれ、新しいカメラを買い、毎日撮りまくっています。

通常、画像は圧縮されたJPEGという形で記録されますが

ちょっといいカメラでは非圧縮の生データ「RAW」で記録できます。

その生データを使って肌の色を変えたり、ちょっと陰影を濃くしたり云々という

作業を行い、さぁ保存用にJPEGデータに圧縮しようか!という作業が

「RAW現像」です。

データを圧縮するにはエンコードという演算が必要で

複数のデータ処理を同時に行うタスクのため

2コア2スレッドの最低スペックCPUではまったく歯が立たなかったのでした。

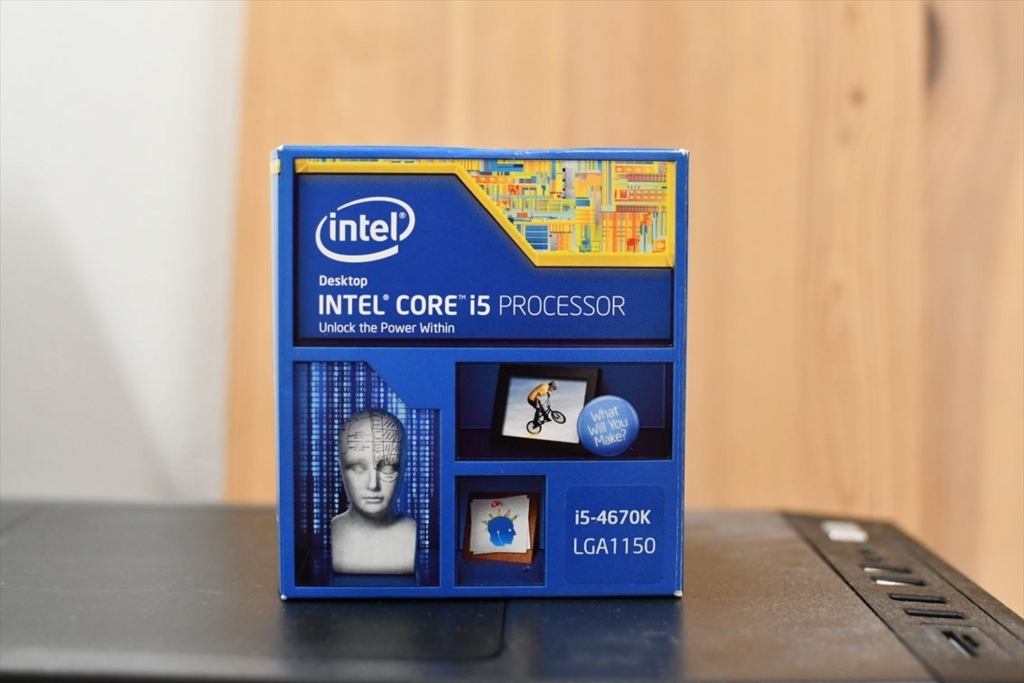

新しいCPUはコチラ

f:id:hottyhottea:20180730005506j:plain

<Intel Core i5 4670K 4C4T@3.40GHz-3.80GHz(Haswell 2013)>

5年落ちのかなり古いものだけども

使用頻度も少なかったみたいだし購入しました。

いまだにこの世代のフラッグシップの i7ー4790Kは中古でも3万円オーバーと

やはり高嶺の花でした。

CPUの交換方法を解説

f:id:hottyhottea:20180730005518j:plain

例のごとく前置きが超長くなりましたが

交換方法です。

大体どのパソコンもやり方は一緒です。

メーカー製のパソコンだろうが自作だろうが

中身はみんな一緒のパソコンです。

手順としては

  1. 電源を抜く
  2. パソコンケースを開ける
  3. CPUクーラーを外す
  4. CPU固定クリップを外す
  5. CPUを外す

だけです。

戻すのはこの逆の手順でOK!

手順1.電源を抜く

まずは電源を抜きましょう。

電源を抜いてから5分ほど放置してください。

マザーボードは電源を抜いてもしばらくは電気を帯びているため、しっかり待つことで関電の危険性が低くなります。

手順2.パソコンケースを開ける

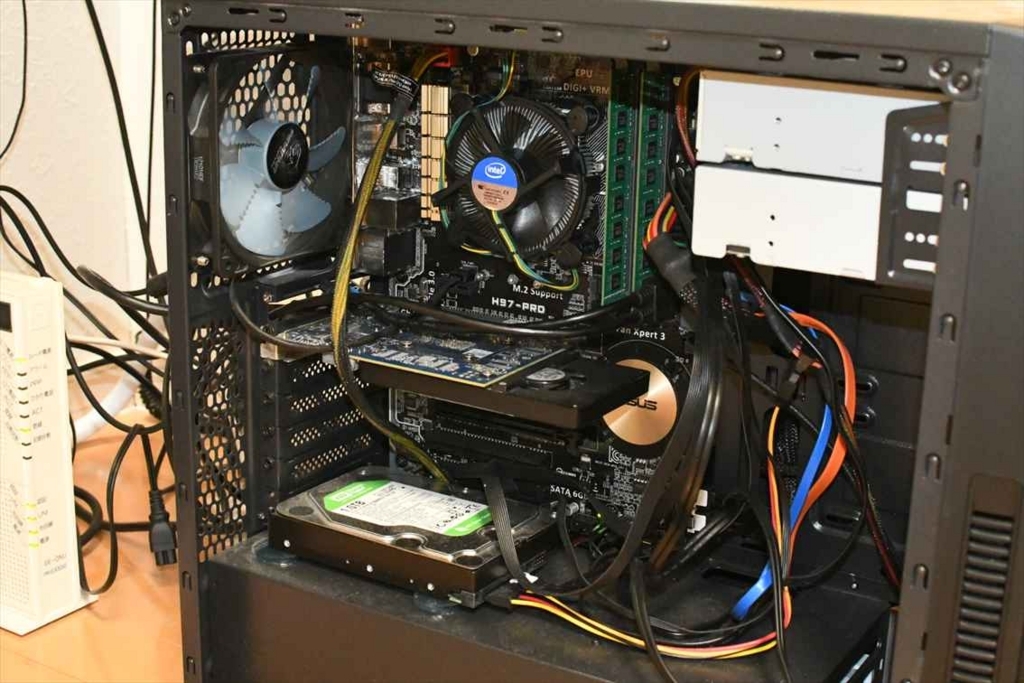

続いてパソコン本体の蓋を開けます。

パソコンの本体は側面から開ける機種が大半です。

背面にあるビスを外して、側面のふたをスライドさせると開けることが出来ます。

f:id:hottyhottea:20180730005619j:plain

手順3.CPUクーラーを外す

写真中央のファンがCPUクーラーです。

f:id:hottyhottea:20180730005844j:plain

四隅のピンを引っ張りクーラーを外します。

その際に電源コードも一緒に外す必要があるため、ボードからコネクタを抜きましょう。

f:id:hottyhottea:20180730005940j:plain

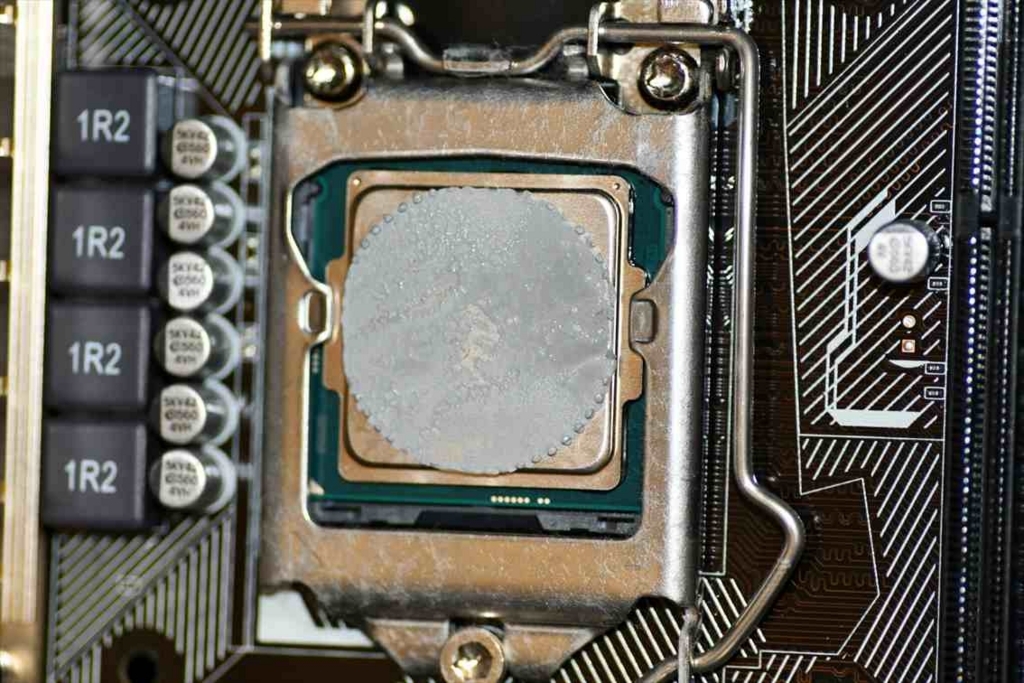

外すとCPUのお目見えです。

灰色のノリみたいなのは伝導グリスです。これでCPUの冷却効率を上げます。

※新品CPUはグリスが塗られていないため別途購入必要。

手順4.CPUを外す

f:id:hottyhottea:20180730010247j:plain

画面右側のストッパーピンを外すとCPUにアクセスできます。

ただ置いてある丈なのでそっと外しましょう。

くれぐれも図の中心にみえる足やパーツに触れないようにしてください。

f:id:hottyhottea:20180730010416j:plain

手順5.CPUクーラー側ににグリスを塗布する

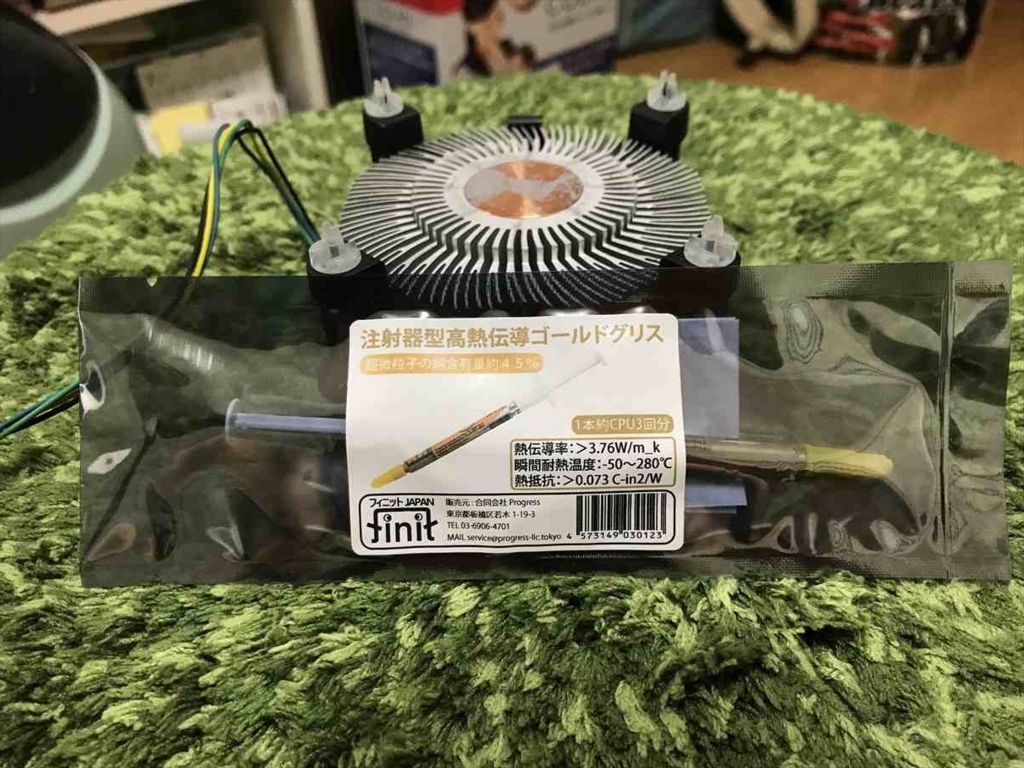

CPUが外れたところでCPUクーラーにグリスを塗布していきます。

購入したCPUにクーラーが付属している場合が多いです。

新しいものにグリスを塗っていきましょう。

f:id:hottyhottea:20180801205927j:plain

コツは少量を出してから薄く塗り広げていくイメージです。

f:id:hottyhottea:20180801205953j:plain

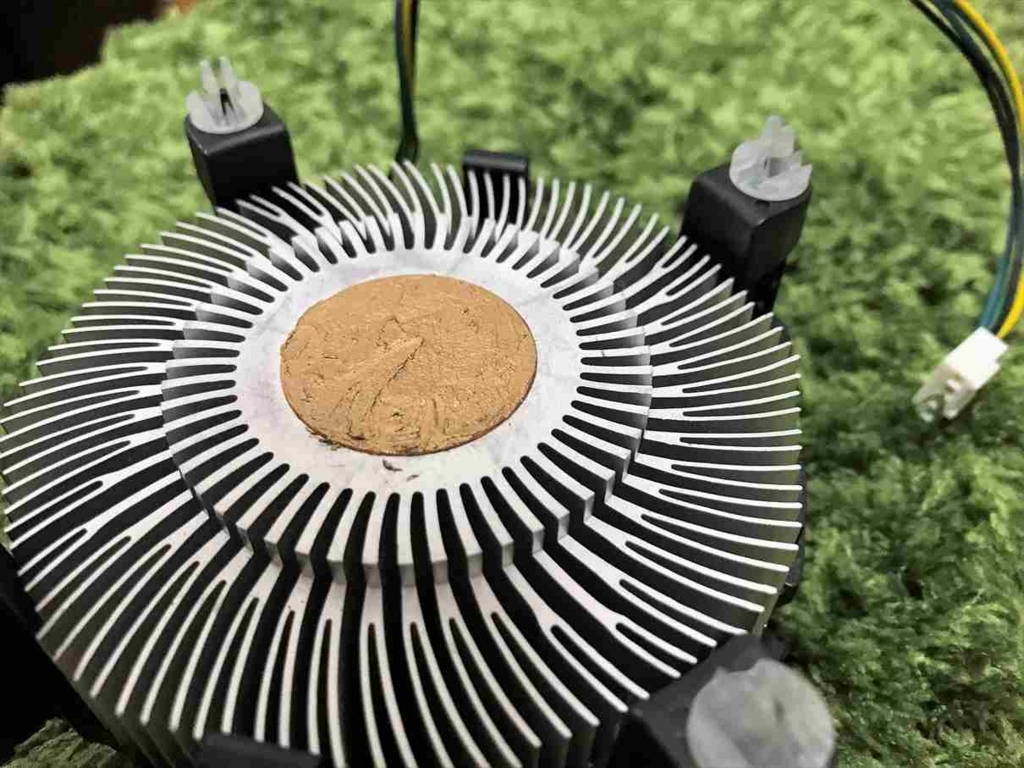

型紙やプラスチックのへら、アイスの棒などで押し広げます。

丁度クレープを作るような感じですね。

f:id:hottyhottea:20180801210028j:plain

手順5.新しいCPUを取り付ける

CPUクーラーの準備ができたら今度はCPU本体を交換します。

交換の際はソケットの切込みと、CPU本体の切込みが一致するようによく見てください。

CPUをそっと切込みに合わせて置いて、脇にあるクリップを外した手順と同様に締め付けます。

※CPU交換後はBIOSが認識するために何度か再起動を繰り返します。

数回再起動をすると使えるようになりますので安心してください。

交換前後のCPUベンチマーク比較

f:id:hottyhottea:20180730003949j:plain f:id:hottyhottea:20180730003959j:plain

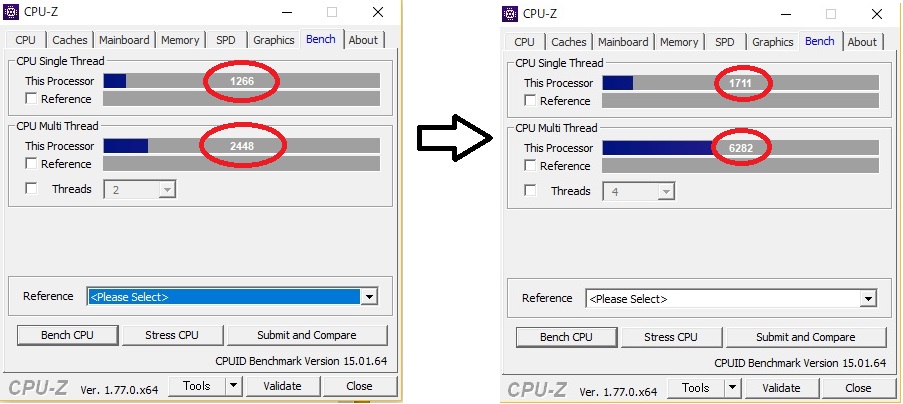

CPUのベンチマークには定番のCPU-Zを使用しました。

https://www.vector.co.jp/soft/dl/winnt/hardware/se492853.html

図のようにシングルスレッドの比較では

動作クロック数が2.8→3.4GHzへとアップしているため

スコアも1266→1711までアップしています。(1.35倍)

マルチスレッドでの結果は

2→4スレッドへとスレッド数が増加しているため

スコアも2448→6282までアップしました。(2.56倍)

もっさりしていたRAW現像もストレスなく行えるようになりました。

まとめ

f:id:hottyhottea:20180730010716j:plain

いかがでしたでしょうか。

パソコンのスピードアップはハードディスクをSSDに換装するのが一番効果的ですが

CPUの交換、メモリの増設でもかなりの効果が期待できます。

現在のパソコンの速度に満足していない方!

これを機に換装してみてはいかがでしょうか??

パソコンいじりも結構楽しいですよ!
